19 inch ventilatiepanelen en beschermplaten

Wat zijn 19 inch ventilatiepanelen en beschermplaten

19 inch ventilatiepanelen en beschermplaten zijn 19 inch brede rackcomponenten die bedoeld zijn om apparatuur in racks en flightcases te beschermen, te organiseren en luchtstroom te bevorderen. Ventilatiepanelen hebben openingen, perforaties of lamellen om warmteafvoer en koeling te ondersteunen. Beschermplaten, ook wel blanking panels of afdekplaten genoemd, zijn doorgaans massief en sluiten ongebruikte ruimten in het rack af om stof, beschadiging en ongecontroleerde luchtstromen te voorkomen. Beide typen zijn verkrijgbaar in verschillende hoogtes, afwerkingen en materiaalsoorten en zijn specifiek ontworpen voor montage in standaard 19 inch rekken en flightcase-frameconstructies.

Typen ventilatiepanelen

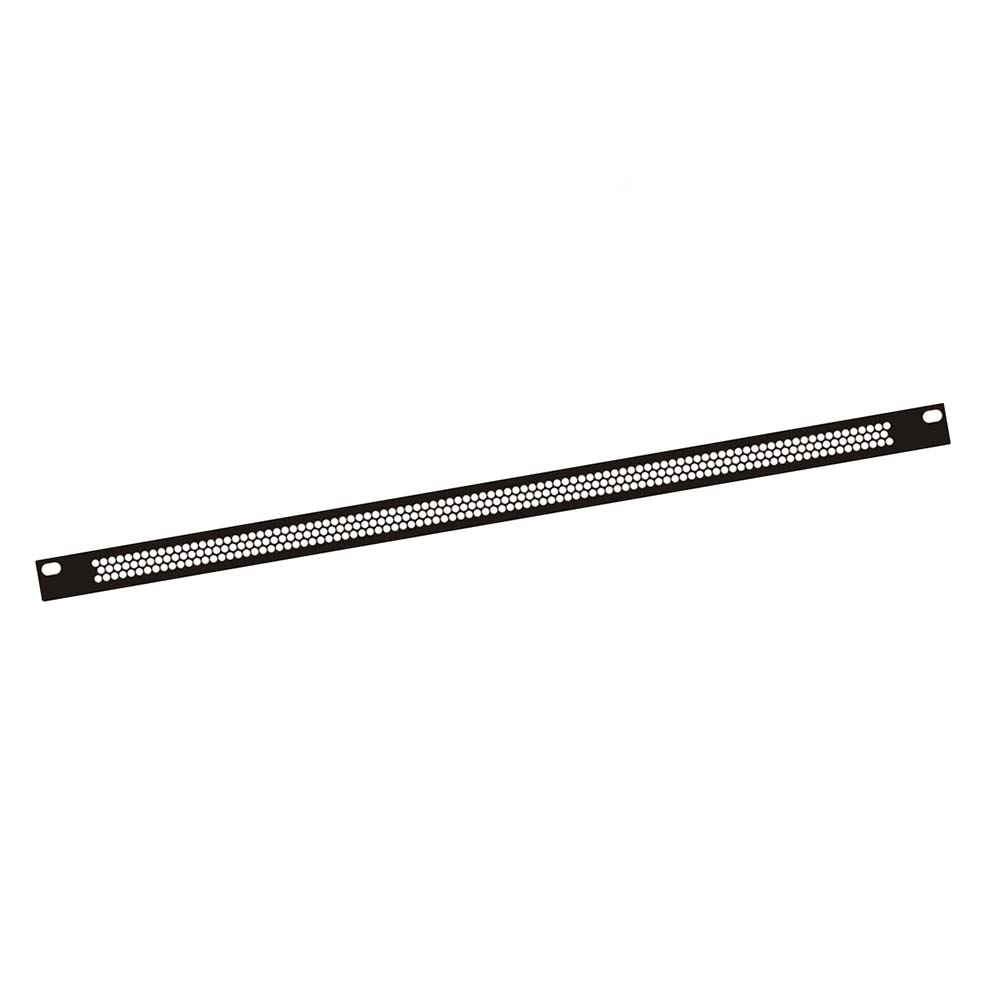

Perforatiepanelen

Perforatiepanelen zijn platen met regelmatige gatenpatronen. De diameter en afstand van de gaten bepalen de open oppervlakte en daarmee de luchtstroomcapaciteit. Perforatiepanelen zijn robuust en eenvoudig te produceren, en worden veel gebruikt in situaties waar een gelijkmatige luchtverdeling gewenst is.

Mesh- en gaaspanelen

Mesh- of gaaspanelen gebruiken fijnmazig gaas of metalen roosters. Ze bieden een hogere open oppervlakte bij relatief sterke structurele eigenschappen en bieden vaak extra bescherming tegen stof of kleine voorwerpen. Door de fijnere structuur zijn ze geschikt voor apparatuur die veel ventilatie nodig heeft, maar toch beschermd moet blijven tegen vreemde voorwerpen.

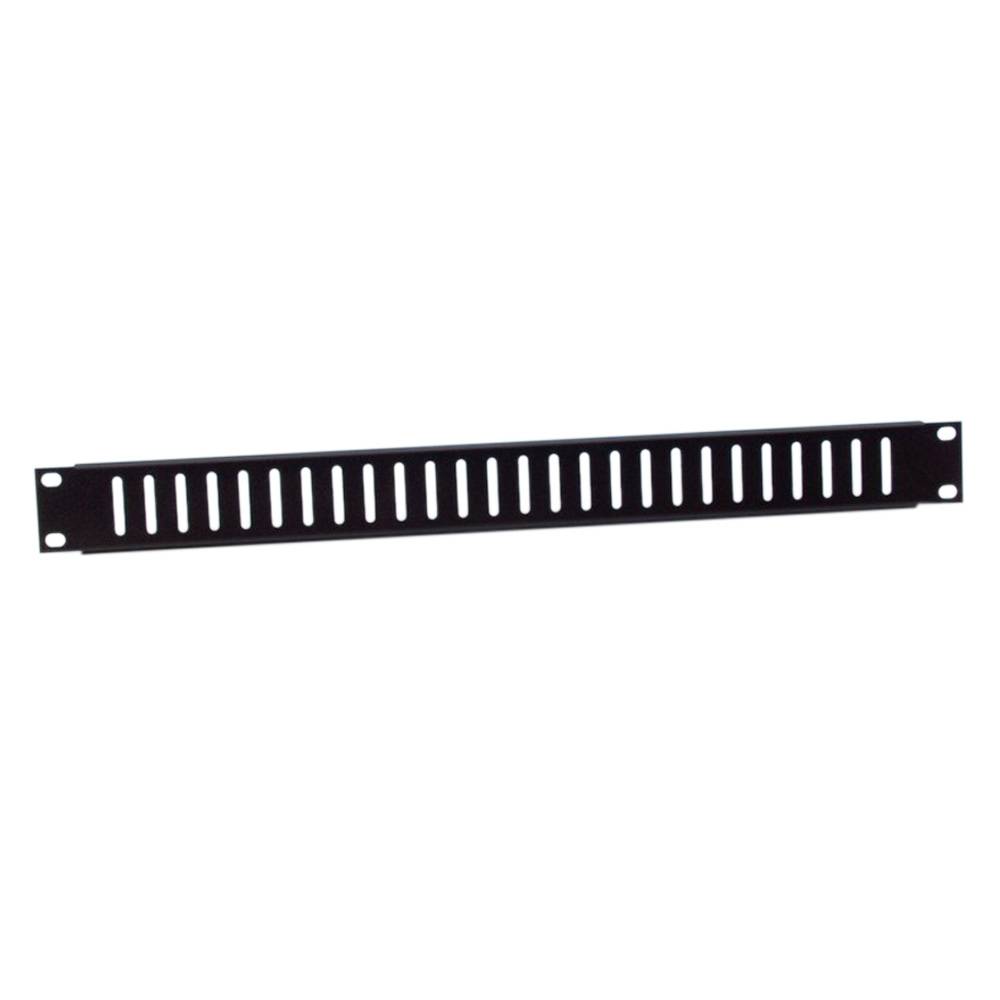

Lamellen- en directionele ventilatiepanelen

Lamellenpanelen hebben schuine openingen die de luchtstroom in een bepaalde richting sturen. Dit type wordt ingezet om gerichte luchtstromen te creëren of om zichtbaarheid en directe inval van licht te beperken, terwijl de koeling behouden blijft.

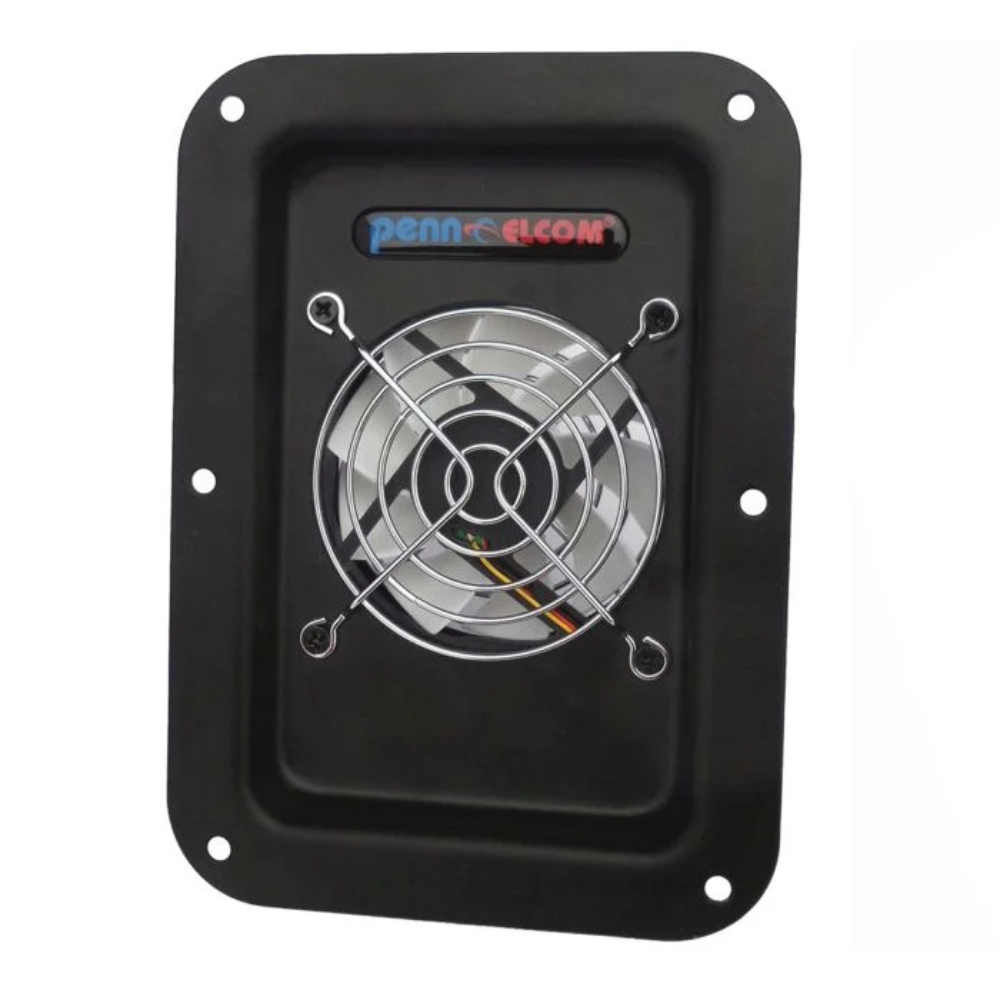

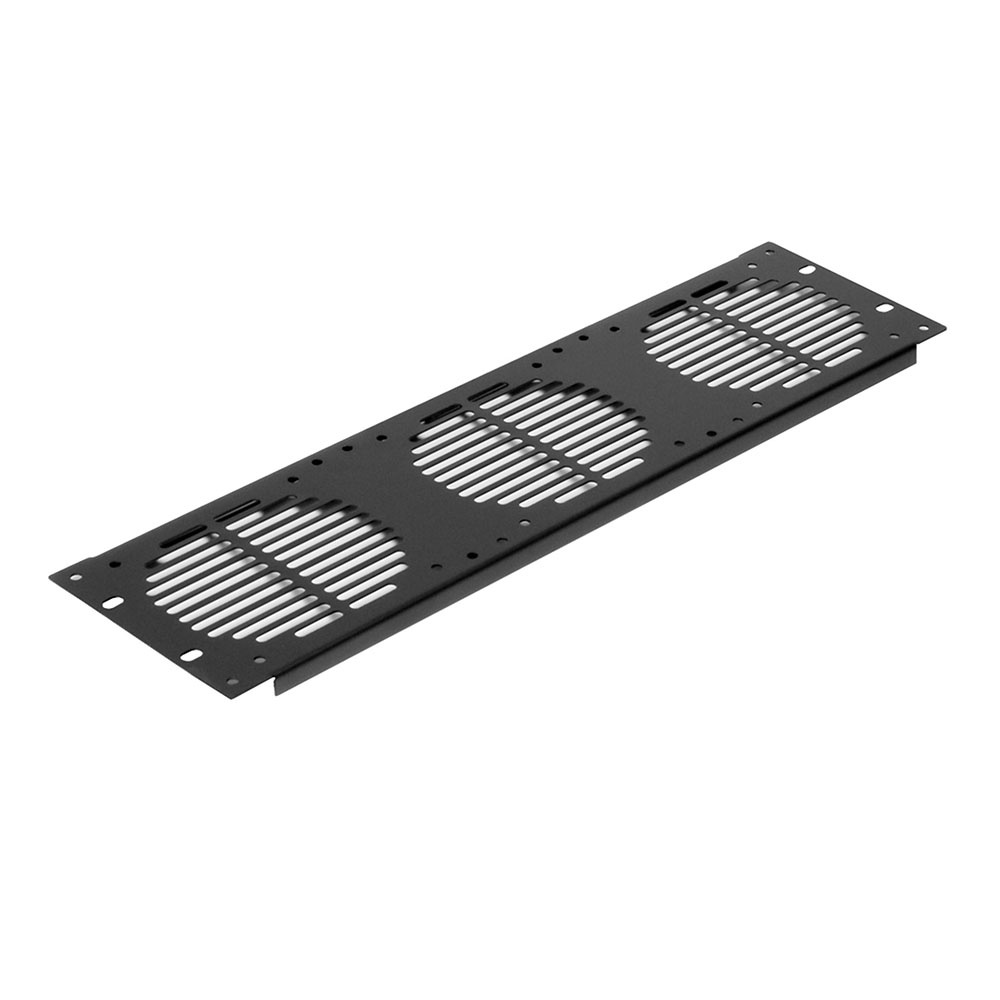

Ventilatie lades en panelen met geïntegreerde ventilatoren

Sommige ventilatieoplossingen combineren open panelen met actieve ventilatie, zoals inbouwventilatoren of fan trays. Deze zijn bijzonder nuttig bij beperkte natuurlijke luchtstroom en wanneer apparatuur veel warmte genereert. Ventilatie-lades kunnen worden ingebouwd in flightcases met speciale uitsparingen of railbevestigingen.

Typen beschermplaten

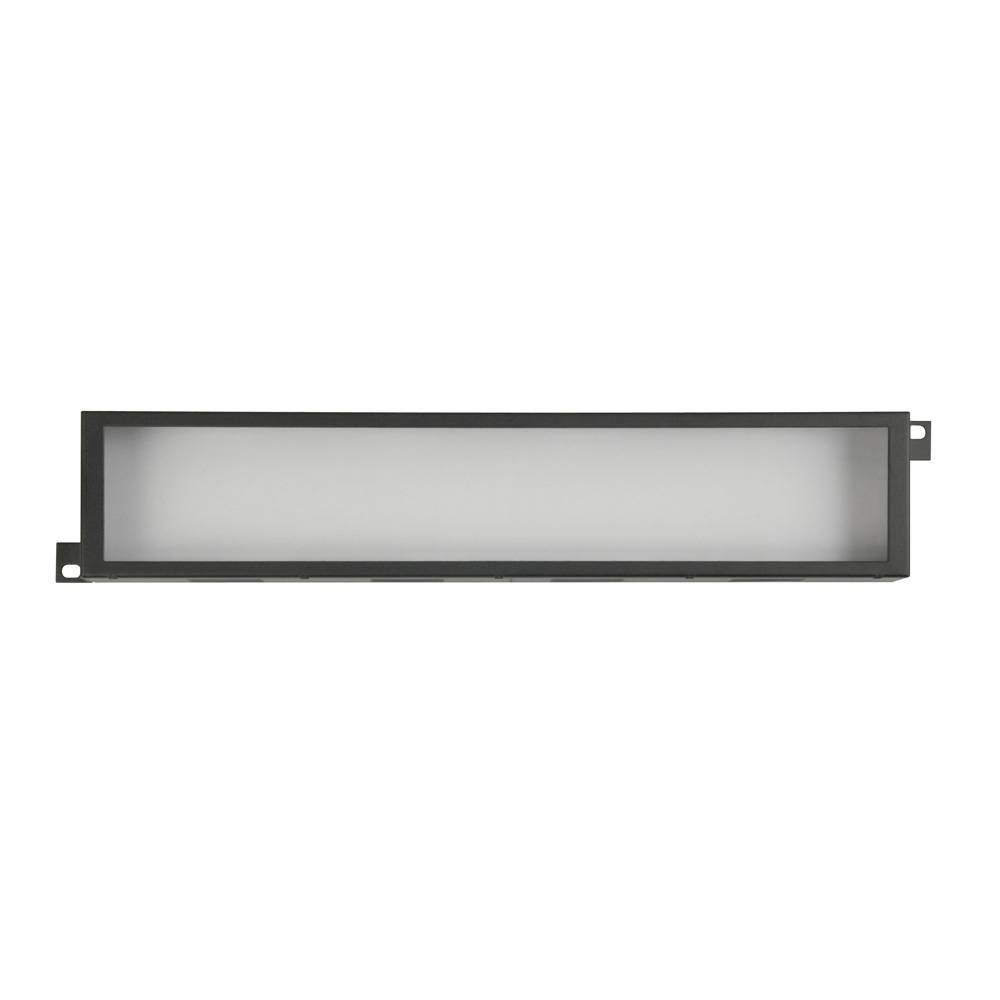

Massieve afdekplaten (blanking panels)

Massieve beschermplaten sluiten ongebruikte rackruimtes af. Dit voorkomt dat warme lucht in vrije ruimtes circuleert en dwingt koele lucht door de daadwerkelijk gebruikte apparatuur. Ze verminderen tevens stofbelasting en fysieke beschadiging van kwetsbare componenten.

Beschermplaten met uitsparingen of inlays

Deze platen combineren bescherming met functionaliteit: uitsparingen voor kabeldoorvoer, schuim-inlays voor bescherming van losse apparatuur en uitsparingen voor bevestigingsmaterialen. Ze zijn populair in flightcases waar apparatuur vaak en stevig wordt vervoerd.

Schokabsorberende platen en foam-inlays

Beschermplaten voor flightcases hebben vaak geïntegreerde of optionele foam-inlays die schokken en trillingen absorberen tijdens transport. Deze oplossingen zijn afgestemd op delicate audiovisuele apparatuur, meetinstrumenten en elektronische componenten.

Materialen en afwerkingen

Staal

Staal is sterk en duurzaam. Gepoedercoate stalen platen zijn gangbaar vanwege hun slijtvastheid en weerstand tegen krassen. Verzinkt staal biedt extra corrosiebescherming voor zwaardere omgevingen.

Aluminium

Aluminium is lichtgewicht en heeft een goede corrosieweerstand. Veel ventilatie- en beschermplaten voor mobiel gebruik in flightcases zijn van aluminium omdat het gewicht van de case hierdoor beperkt blijft, zonder dat sterkte verloren gaat.

RVS

Roestvast staal wordt toegepast wanneer maximale corrosiebestendigheid vereist is, bijvoorbeeld in maritieme- of industriële omgevingen. Het is zwaarder en duurder, maar biedt langdurige bescherming onder agressieve omstandigheden.

Kunststof en composieten

Sommige beschermplaten en inlays zijn van kunststof of composietmaterialen. Deze materialen zijn licht en kunnen vormen krijgen voor specifieke beschermingsfuncties. Ze worden vaak gebruikt in combinatie met metalen frame-elementen.

Coatings en oppervlaktedetails

Gepoedercoate zwarte of grijze afwerkingen zijn standaard voor professionele toepassingen. Afwerkingen kunnen ook antireflecterend of gelakt zijn afhankelijk van esthetiek en slijtage-eisen. Voor flightcases worden vaak krasbestendige coatings toegepast.

Afmetingen, montage en compatibiliteit

Het 19 inch-formaat verwijst naar de brede van het frontpaneel en is gebaseerd op een standaard montagebreedte van 482,6 mm tussen rackmontagepunten. Platen worden aangegeven in U-eenheden (hoogte), waarbij 1U overeenkomt met 1,75 inch (44,45 mm). Veelvoorkomende hoogtes zijn 1U, 2U, 3U en 4U, maar ook half-rack en custom hoogtes komen voor.

Montage- en bevestigingspatronen

De meeste 19 inch panelen gebruiken het EIA-310 montagepatroon voor schroefgaten en bevestigingspunten. In flightcase-toepassingen kan montage gebeuren met countersunk schroeven, popnagels of met speciale frames en rails. Diepte en positie van bevestigingsopeningen variëren, dus compatibiliteit met het rack- of caseframe is essentieel.

Afscherming en gewichtsbelasting

Bij zware apparatuur is het belangrijk om te letten op de draagkracht van het frame en de bevestiging van panelen. Sommige beschermplaten fungeren ook als structurele elementen en dragen bij aan de stijfheid van een rackmontage.

Functionele eigenschappen en prestaties

Open oppervlakte en luchtstroom

De verhouding tussen open oppervlakte en massief materiaal bepaalt de doorlaatbaarheid voor lucht. Een hogere open oppervlakte verbetert koeling, maar kan ook minder bescherming bieden tegen stof en mechanische beschadigingen. Perforatiedichtheid en maaswijdte zijn cruciaal voor de daadwerkelijke ventilatiecapaciteit.

Stof- en vloeistofbescherming

Beschermplaten blokkeren stof en spatten. Ventilatiepanelen met fijnmazig gaas of filters kunnen ook stofpreventie combineren met luchtcirculatie. In vochtige of stoffige omgevingen kan aanvullende filtering nodig zijn om optimale apparatuurprestaties te houden.

Thermisch beheer

Bij gebruik van meerdere ventilatiepanelen is het belangrijk dat de luchtstroomroute in het rack logisch is: koele lucht naar inlaatopeningen en warme lucht via uitlaatzones naar buiten. Ventilatiepanelen dragen bij aan het sturen van deze stroming, zeker wanneer gecombineerd met fans of actieve koeling.

Flightcase-specifieke overwegingen

In flightcases zijn panelen vaak aangepast aan het case-interieur: schroefvrije randen, verzonken bevestigingen en versterkte randen om stoten tijdens transport op te vangen. Beschermplaten voor flightcases hebben vaak extra verstevigingen en foam-inserts om apparatuur tijdens vervoer op zijn plaats te houden. De combinatie van ventilatie en bescherming vereist vaak maatwerk om zowel koeling als transportbestendigheid te garanderen.

Typische toepassingen en sectoren

19 inch ventilatiepanelen en beschermplaten worden ingezet in meerdere sectoren:

• Audio- en evenementenindustrie voor versterkers, processors en draadloze ontvangers
• Broadcast en televisie voor zend- en verwerkingseenheden
• IT- en datacenteromgevingen voor netwerkapparatuur en servers
• Telecommunicatie voor routers, switches en power-units
• Industriële- en meetopstellingen voor instrumentatie en controleapparatuur
• Militaire en mobiliteitsoplossingen waar betrouwbaarheid onder extreme omstandigheden vereist is

Merken en producenten

Er zijn diverse producenten die 19 inch ventilatiepanelen en beschermplaten leveren, variërend van gespecialiseerde rack-accessoiremerken tot hardwarefabrikanten voor flightcases. Veel voorkomende namen in professionele omgevingen zijn fabrikanten van rack- en case-accessoires, producenten van flightcase hardware en leveranciers van rack-systemen. Deze merken bieden vaak meerdere uitvoeringen in verschillende materialen, afwerkingen en hoogtes, afgestemd op vervoer of permanente installatie.

Accessoires en aanvullende componenten

Ventilatiepanelen en beschermplaten zijn vaak onderdeel van een bredere set rackcomponents. Veel voorkomende aanvullende producten zijn:

• Fan trays en ventilatoren voor actieve koeling
• Filters en stofbeschermingsroosters
• Rubber- en foam-inserts voor schokbescherming
• Kabeldoorvoeren en pasklare uitsparingen
• Bevestigingssets zoals schroeven, moertjes en inzetmoeren
• Montagerails en adapterkits voor non-standard dieptes

Onderhoud en reiniging

Regelmatig onderhoud verlengt de levensduur van ventilatiepanelen en beschermplaten. Perforatie- en mesh-panelen kunnen stof accumuleren, waardoor de open oppervlakte en daarmee de koelcapaciteit afneemt. Periodieke reiniging met perslucht of zachte borstels is effectief. Gepoedercoate en geanodiseerde oppervlakken vragen om milde reinigingsmiddelen; agressieve chemicaliën kunnen coatings aantasten. Controleer bevestigingen en eventuele foam-inserts na intensief gebruik of transport en vervang onderdelen die tekenen van slijtage vertonen.

Veiligheid en regelgeving

In sommige omgevingen gelden specifieke veiligheidsnormen en eisen voor racks en flightcases, bijvoorbeeld gerelateerd aan elektrische veiligheid, brandvertragende materialen en transportvoorschriften. Materialen en coatings kunnen een rol spelen in het voldoen aan deze eisen. Voor bepaalde toepassingen, zoals medische of militaire apparatuur, geldt dat componenten aan strengere normen moeten voldoen.

Milieu en duurzaamheid

Materialenkeuze en afwerking beïnvloeden milieu-impact en levensduur. Aluminium is licht en recyclebaar, staal is robuust en goed recyclebaar, terwijl bepaalde composieten minder recyclebaar kunnen zijn. Keuze voor duurzame coatings en het vermijden van onnodig vervangen van panelen draagt bij aan lagere milieu-impact op lange termijn.

Kort: waar je op let bij vergelijken

Bij het vergelijken van 19 inch ventilatiepanelen en beschermplaten let je kort op de volgende punten:

• Type en open oppervlakte: perforatie, mesh, lamellen of massief
• Materiaal en dikte: staal, aluminium, rvs of kunststof
• Hoogte in U-eenheden en compatibiliteit met 19 inch montagepatronen
• Afwerking en corrosiebescherming, vooral bij mobiel gebruik of vochtige omgevingen
• Specifieke flightcase-eigenschappen: foam-inlays, verzonken bevestigingen en verstevigingen
• Beschikbare accessoires: filters, fan trays en bevestigingssets
• Gewichts- en structurele eisen afhankelijk van de geplaatste apparatuur

Veelvoorkomende combinaties en voorbeelden

Combinaties die vaak voorkomen zijn massieve blanking panels in de buurt van inruimen die minder warmte genereren, en perforatie- of mesh-panelen op plekken met hoge warmtelast of boven ventilatorunits. In flightcases wordt vaak gekozen voor een mix van beschermplaten met foam-inlays voor transportveiligheid en losse ventilatie-luiken of fan trays voor tijdelijke actieve koeling tijdens gebruik.

Veelvoorkomende vragen

Zijn ventilatiepanelen noodzakelijk voor elk rack?

Niet voor elk rack, maar waar apparatuur warmte ontwikkelt is ventilatie sterk aanbevolen. Onvoldoende ventilatie kan leiden tot oververhitting en verminderde levensduur van apparatuur. Ventilatiepanelen bieden een passieve en vaak kosteneffectieve manier om luchtstromen te ondersteunen.

Kunnen beschermplaten gecombineerd worden met ventilatiepanelen?

Ja. Vaak levert een combinatie van massieve en geventileerde platen de beste balans tussen koeling en bescherming. Blanking panels dwingen luchtstromen door apparaten en geventileerde panelen zorgen voor toevoer of afvoer van lucht.

Welke panelen zijn geschikt voor transport in flightcases?

Voor flightcases zijn platen met extra versteviging, verzonken bevestigingen en foam-inlays geschikt. Materialen en coatings die kras- en stootvast zijn, verhogen de levensduur onder intensief transportgebruik.

Samenvatting

19 inch ventilatiepanelen en beschermplaten vormen essentiële componenten in racks en flightcases. Ze variëren van massieve afdekplaten tot geperforeerde en mesh-ventilatieoplossingen, en worden uitgevoerd in staal, aluminium, rvs of kunststof, vaak met duurzame coatings voor professioneel gebruik. Keuze hangt af van ventilatiebehoefte, bescherming tegen stof en transportbelasting, en compatibiliteit met standaard 19 inch montage-eisen. Voor flightcase-toepassingen spelen extra eisen voor schokabsorptie en verzonken bevestigingen een belangrijke rol. Door te letten op materiaal, open oppervlakte, hoogte en bevestigingspatroon kan de juiste balans worden gevonden tussen bescherming en koeling.

Vergeliking biedt overzicht en specificaties van verschillende uitvoeringen, zodat professionals en hobbyisten een passende keuze kunnen maken voor hun rack- en flightcase-opstellingen.
