Air Tool Fittingen

Wat zijn air tool fittingen

Air tool fittingen zijn de verbindingsstukken die luchtcompressoren, slangen en pneumatische gereedschappen met elkaar koppelen. Ze maken betrouwbare luchttoevoer mogelijk tussen compressor en pistool, slagmoersleutel, schuurmachine, airbrush of ander persluchtgereedschap. In deze categorie vallen onder andere snelkoppelingen, nippels, verloopstukken, slangklemmen, push-in aansluitingen, draaikoppelingen en afdichtelementen. Air tool fittingen zijn essentieel voor veilige en efficiënte werking van persluchtsystemen in workshops, garages, productieruimtes en salons.

Soorten fittingen en hun toepassingen

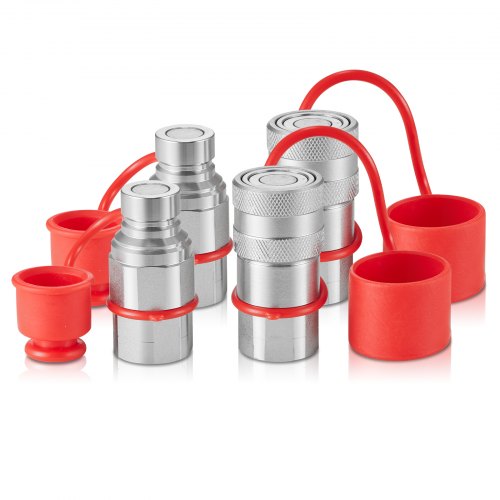

Snelkoppelingen (quick couplers)

Snelkoppelingen zijn ontworpen voor snel en eenvoudig aansluiten en loskoppelen van perslucht. Ze bestaan doorgaans uit een mannelijke nippel en een vrouwelijke koppeling met borgmechanisme. Er zijn uitvoeringen met differentiële sluiting, met integrated check valve die voorkomt dat lucht ontsnapt bij loskoppelen, en modellen met extra veiligheidssluitingen die per ongeluk loskoppelen tegengaan. Snelkoppelingen worden veel gebruikt bij mobiel gereedschap en toepassingen waar regelmatig wisselen van apparatuur plaatsvindt.

Nippels en plugs

Nippels of plugs vormen het mannelijke deel dat in de vrouwelijke koppeling past. Ze zijn verkrijgbaar in diverse schroefdraadsoorten en diameters en worden vaak rechtstreeks op gereedschap of op een slang gemonteerd. Nippels zijn standaardonderdelen die bij veel gereedschappen worden toegepast en zijn cruciaal voor compatibiliteit tussen merken en systemen.

Schroefdraad- en verloopadapters

Adapters en verloopstukken zorgen ervoor dat componenten met verschillende schroefdraad- of diameterafmetingen met elkaar gecombineerd kunnen worden. Gangbare schroefdraadtypen zijn onder andere BSP (BSPP, BSPT), metrische schroefdraad en soms NPT voor importproducten. Verloopstukken verminderen of vergroten de binnendiameter van slangen en aansluiten, bijvoorbeeld bij overgang tussen 1/4 inch en 3/8 inch systemen.

Push-in en snel-aansluit fittingen

Push-in fittingen bieden een snelle en gereedschapsvrije aansluitmethode voor kunststof of rubber slangen. De slang wordt eenvoudig in de fitting gedrukt en zit vast door interne grijpringen en een afdichting. Ze worden veel toegepast in fijne installaties, airbrush-systemen en gesloten luchtleidingen waar montagemogelijkheden beperkt zijn.

Draaikoppelingen en swivels

Draaikoppelingen voorkomen dat slangen in elkaar draaien en maken bewegingen van gereedschap vrijer. Voor roterende applicaties en gereedschap dat veel draait is een draaikoppeling een belangrijke keuze om slijtage van slangen te beperken en knikken te voorkomen.

Slangklemmen en bevestigingsmateriaal

Hoewel slangklemmen geen luchtleidende functie hebben, zijn ze essentieel voor een stevige en veilige verbinding tussen slang en fitting. RVS, verzinkte en geïsoleerde klemmen komen voor; de juiste keuze hangt af van de omgeving en de belasting.

Materialen en corrosiebestendigheid

Air tool fittingen zijn verkrijgbaar in verschillende materialen met elk hun voor- en nadelen. De materiaalkeuze beïnvloedt duurzaamheid, corrosiebestendigheid en toepassingstemperatuur.

Messing

Messing is veelgebruikt vanwege de goede machinale eigenschappen, corrosiebestendigheid tegen water en lange levensduur bij gebruik in normale omgevingen. Het is geschikt voor de meeste algemene toepassingen en wordt vaak gekozen voor snelkoppelingen en schroefdraadadapters.

RVS (roestvast staal)

Roestvast staal is bijzonder geschikt voor zware omstandigheden, buitengebruik en corrosieve omgevingen. RVS fittingen worden toegepast in voedingsmiddelenindustrie, maritieme toepassingen en situaties waar hoge hygiënenormen gelden.

Verzinkt en vernikkeld staal

Verzinkte of vernikkelde stalen fittingen bieden extra sterkte en een beschermende laag tegen corrosie. Ze zijn vaak goedkoper dan RVS, maar minder bestendig in agressieve omgevingen.

Kunststof en composieten

Kunststof fittingen (zoals nylon of polypropyleen) zijn lichtgewicht en bestand tegen bepaalde chemische stoffen. Ze worden gebruikt bij lagere druktoepassingen en waar elektrisch isolatie gewenst is. Niet elk plastic is geschikt voor hoge druk of hoge temperatuur.

Schroefdraad- en koppelnormen

Compatibiliteit is cruciaal bij fittingen. Er bestaan verschillende schroefdraadnormen en koppelsystemen. In Nederland en Europa komt BSP (British Standard Pipe) veel voor, zowel BSPP (parallele draad) als BSPT (taper draad). Daarnaast worden metrische schroefdraadmaten gebruikt, met name bij Europese gereedschappen. Sommige geïmporteerde systemen gebruiken NPT, wat niet rechtstreeks compatibel is met BSP zonder adapter. Ook bestaan er merkgebonden koppelsystemen die in eerste instantie beperkt maatvast zijn, maar soms universele adapters hebben.

Druk- en temperatuurbereiken

Fittingen worden geleverd met maximale werkdruk- en temperatuurspecificaties. In kleinschalige en hobbycompressoren gelden lagere drukken dan in industriële installaties. De werkdruk van een fitting moet overeenkomen met of hoger zijn dan de compressordruk van het systeem. Voor intensief gebruik en hogere drukken is het belangrijk te selecteren op drukklasse en temperatuurbereik, en te letten op de afdichtingsmaterialen (dedichtelelastomeren zoals NBR of Viton beïnvloeden temperatuurbereik en chemische bestendigheid).

Flow, doorgang en prestaties

De doorlaat of flowcapaciteit van een fitting beïnvloedt de prestaties van pneumatisch gereedschap. Smallere aansluitingen of verloopstukken kunnen de luchtdoorstroming beperken, wat resulteert in verminderde kracht of snelheid bij gereedschap. Bij keuze van fittingen voor hogedoorstroomapparaten zoals air hammers of schroefcompressoren verdient het de voorkeur onderdelen te kiezen die minimale inwendige vernauwing hebben en waar mogelijk een groter inwendige diameter hanteren.

Veiligheidsaspecten

Veiligheid speelt een belangrijke rol bij persluchtverbindingen. Let op uitvoeringen met vergrendelingssystemen die onbedoeld loskoppelen voorkomen. Sommige implementaties hebben een geïntegreerde terugslagklep waarmee lucht in het gereedschap blijft bij het loskoppelen. Materialen en constructie moeten bestand zijn tegen de maximale systeemdruk, en alle verbindingen moeten worden gecontroleerd op lekkage na montage.

Compatibiliteit met specifieke gereedschappen

Sommige gereedschappen en merken werken met specifieke koppelingen of adapters. Verzekeren van compatibiliteit tussen compressor, slang en gereedschap is essentieel: de correcte schroefdraad en de juiste diameter moeten overeenkomen. Voor airbrushes en fijne cosmetische toepassingen komen vaak kleinere push-in aansluitingen en fijnere schroefdraad voor; voor zware industrie en automotive werkzaamheden zijn robuuste snelkoppelingen gangbaarder.

Merken en fabrikanten

Er zijn diverse merken die gespecialiseerd zijn in fittingen en koppelingen. Onder andere zijn de volgende producenten bekend om hun assortiment aan air tool fittingen en pneumatische componenten: CEJN, Stucchi, Parker Legris, Festo, Norgren, Nitto Kohki, Rectus en SMC. Deze merken bieden uiteenlopende oplossingen van miniatuur push-in fittingen tot zware snelkoppelingen voor industriële toepassingen. In het assortiment van huishoudelijke en doe-het-zelf winkels en gespecialiseerde leveranciers zijn ook generieke en OEM-onderdelen beschikbaar.

Praktische toepassingen per sector

Workshops en automotive

In garages en werkplaatsen worden zware snelkoppelingen, slangen met grote doorlaat en robuuste nippels gebruikt om slagmoersleutels, bandenapparatuur en persluchtgereedschap van voldoende flow te voorzien.

Productie en industrie

Industriële omgevingen vragen vaak om corrosiebestendige materialen, draaikoppelingen en fittingen met hoge drukbestendigheid en consistente afdichting. Modulaire manifolds en verdelers voor meerdere gereedschappen zijn daar ook veelvoorkomend.

Hobby en airbrush

Voor airbrush en detailwerk zijn kleine diameter push-in fittingen, fijne schroefverbindingen en nauwkeurige afdichtingen belangrijk. Stilte en lage vibratie zijn hier vaak prioriteiten, evenals een betrouwbare lekvrije aansluiting.

Onderhoud en levensduur

Regelmatig controleren op slijtage en lekkage verlengt de levensduur van een persluchtsysteem. Aandachtspunten zijn beschadigde afdichtringen, corrosie op schroefdraad, en vervormde slangenuiteinden. Bij vervanging van afdichtingen moet het juiste type elastomeer gekozen worden (bijvoorbeeld NBR voor algemene toepassingen of Viton bij hoger temperatuurgebruik of blootstelling aan bepaalde oliën). Het schoonhouden van schroefdraad en het toepassen van een geschikte afdichtingstechniek voorkomt lekkage en vermijdt vroegtijdig falen.

Installatie en montage aandachtspunten

Bij montage is het verstandig om schroefdraad zonder vuil te monteren en de juiste afdichtingsmethode te gebruiken. Voor conische schroeven werkt PTFE-tape of vloeibare schroefdraadafdichting; voor parallelle schroefdraad zijn vaak afdichtringen of pakkingen van toepassing. Overdreven aandraaien kan schroefdraad beschadigen of afdichtingen samendrukken; in veel gevallen wordt een juiste momentwaarde of handvast plus een kwartslag met gereedschap aangeraden. Push-in fittingen vereisen doorgaans schoongemaakte slanguiteinden en het juiste knikvrije verloop om optimale afdichting te garanderen.

Wanneer vervangen

Vervanging is nodig bij constante lekkage ondanks correct aandraaien, zichtbare scheuren of corrosie, of wanneer borgmechanismen van koppelingen niet meer betrouwbaar vergrendelen. Bij veelvuldig gebruik slijten afdichtringen en grijpringen; deze onderdelen zijn vaak apart verkrijgbaar en kunnen sneller vervangen worden dan complete fittingen.

Kort: waar op letten bij vergelijken

Bij het vergelijken van air tool fittingen verdient aandacht aan de volgende punten:

• Compatibiliteit van schroefdraad en diameter met compressor, slang en gereedschap.
• Maximale werkdruk en temperatuurbereik passend bij de toepassing.
• Materiaal en corrosiebestendigheid voor de gebruiksomgeving.
• Flow- of doorlaatcapaciteit om prestatieverlies te voorkomen.
• Type aansluiting: snelkoppeling, push-in, schroefdraad of draaikoppeling.
• Beschikbaarheid van vervangende afdichtingen en onderhoudsitems.
• Veiligheidskenmerken zoals vergrendeling en terugslagkleppen.
• Merkbetrouwbaarheid en compatibiliteit met bestaande systemen.

Welke producten omvat deze categorie

Deze categorie omvat een breed scala aan onderdelen die nodig zijn om persluitsystemen te verbinden en te optimaliseren. Voorbeelden van productgroepen zijn:

• Snelkoppelingen en contrastukken (manchetten en nippels)
• Schroef- en push-in adapters
• Verloopstukken en reducers
• Swivel- en draaikoppelingen
• Slangklemmen, koppelstukken en bevestigingsmaterialen
• Inline afsluiters en terugslagkleppen
• Manifolds en verdeelblokken voor meerdere aansluitingen
• Afdichtingsringen, vervangingskits en reserveonderdelen

Slotopmerkingen

Air tool fittingen vormen de sleutelcomponenten van elk persluchtsysteem. De juiste keuze beïnvloedt functionaliteit, veiligheid en efficiëntie. Door aandacht te besteden aan materiaal, compatibiliteit, drukklasse en flowcapaciteit kan het systeem optimaal presteren. In dit assortiment is er een mix van generieke en merkgebonden oplossingen beschikbaar, geschikt voor uiteenlopende toepassingen van hobbygebruik en ateliers tot zwaardere industriële opdrachten.

Bij het oriënteren op de beste aansluiting voor een situatie is het nuttig om te kijken naar de combinatie van componenten en de omstandigheden waarin ze worden ingezet. Daarmee ontstaat een robuuste, duurzame en veilige verbinding tussen compressor, leidingwerk en gereedschap.
